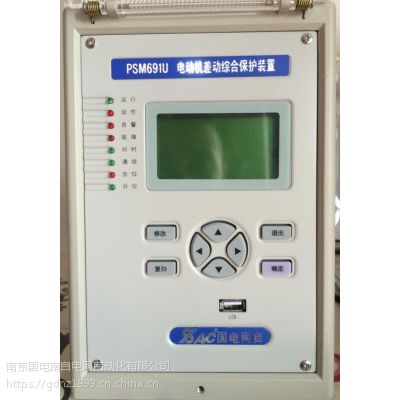

PSM 691U 电动机差动综合保护测控装置

功能

z 差动保护

z 差动速断保护

z 差流越限告警

z TA 断线闭锁

z 电流速断保护

z 定时限过流保护

z 两段定时限负序保护/反时限负序保护

z 过热保护

z 堵转保护

z 单相接地保护

z 低电压保护

z 过负荷保护

z 非电量保护

z 4-20mA 输出

z 9 条故障录波，2 条启动录波

z I，U，P，Q，Cosφ，有功电度，无功电度，14 路开关量采集

z GPS 对时（分脉冲，秒脉冲或 IRIG-B 方式）

原理说明

1 差动保护

1.1 比例制动

1.2 谐波制动

2 差动速断保护

当任一相差流大于差动速断保护的整定值时，则保护装置将无延时出口。

3 差流越限告警

装置在检测任一相差流值达到差流越限告警整定值时，经一定的延时发告警信号。

4 TA 断线告警

短引线在额定电流下运行，任一侧的任一相 TA 断线时，装置可根据控制字发信或闭锁差动。

5 电流速断保护

6 定时限过流保护

当电动机三相电流 IA、IB、IC 大于过流保护的整定值时，经延时出口。

过流定值可根据启动电流整定，一般为（1.2～2）Ie。延时按躲过电动机启动时间整定。

7 两段定时限负序过流保护/反时限负序保护

8 过热保护

电动机过负荷、启动时间过长、堵转等会产生较大的正序电流；而断相、不对称短路、输入电压不对称时会同时产生较大的正序和负序电流，根据电动机定子正序和负序电流引起的发热特征，可对上述故障提供过热保护。

9 堵转保护

由于机械故障、负荷过大、电压过低等原因可能使转子处于堵转状态。在全电压下堵转的电动机，电流很大，特别容易烧坏。

装置根据采集的各相电流计算出正序电流，当正序电流大于堵转电流定值时，保护经过延时跳闸。

堵转保护在启动时不退出运行，所以堵转保护延时要大于电动机启动时间。

10 单相接地保护

零序过流测量范围为 0.050~30A（二次值），用于非直接接地系统。

当 3I0 大于零序过流保护整定值，保护经延时跳闸。

11 低电压保护及 PT 断线闭锁

12 过负荷保护

13 非电量保护

14 4-20mA 直流输出
